L系列振动试验系统
产品特性

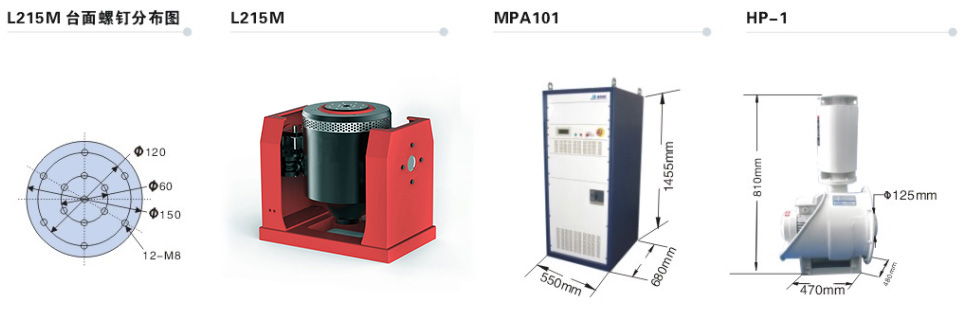

L215M台体技术参数
| L215M台体技术参数 | |||
| 正弦推力 Sinusoidal thrust |
200kgf | 容许偏载力矩 N×M Allowable partial load moment |
>196 |
| 随机推力 Random thrust |
200kgf | 运动部件等效质量 Equivalent mass of moving parts |
2kg |
| 冲击推力（6ms) Impact thrust |
400kgf | 载荷连接点 Load connection point |
12个连接点 |
| 频率范围 Frequency Range |
DC-4.500Hz | 台面螺丝尺寸（标准） Countertop screw size (standard) |
M8 |
| 持续位移 Continuous displacement |
25.4mm | 台面螺丝布局（直径、圆周） Tablet screw layout (diameter, circumference) |
6个在*60mm；6个在*120mm |
| 冲击位移 Impact displacement |
25.4mm | 轴向隔振频率 Axial vibration isolation frequency |
<3Hz |
| 速度 Maximum speed |
2m/s | 载荷 Maximum load |
70kg |
| 加速度 Maximum acceleration |
981m/s | 漏磁 Magnetic flux leakage |
≤1mT |
| 动圈直径 Moving circle diameter |
150mm | 尺寸（无包装）（L×W×H) Size (no packaging) |
696mm×599mm×655mm |
| 一阶谐振频率 First order resonant frequency |
3400Hz | 振动台重量（无包装） Shaking table weight (no package) |
440kg |
| MPA101A功放技术参数 | HP-1风机技术参数 | ||
| 输出功率 Maximum output power |
2KVA | 风机功率 Fan power |
0.75KW |
| 信噪比 Signal to noise ratio |
>65dB | 风量 Air volume |
0.18m/s |
| 额定输出电压 Rated output voltage |
120Vrms | 风压 Wind pressure |
0.015kgf/cm |
| 功放效率 Amplifier efficiency |
>92% | 风管直径 Duct diameter |
125mm |
| 系统保护 System protection |
具有多种性能保护 | 尺寸（无包装）（L×W×H) Size (no packaging) |
470mm×480mm×810mm |
| 尺寸（无包装）（L×W×H) Size (no packaging) |
550mm×680mm×1455mm | 重量（无包装） Weight (no packaging) |
59kg |
| 功放重量（无包装） | 230kg | ||
| 系统工作环境要求 | 选购配置 | ||
| 温度 temperature |
0-40℃ | 水平滑台 sliding table |
垂直扩展台面 Vertical expansion of the table |
| 湿度 humidity |
0-90%不结露 | 移动装置 Mobile device |
隔热板 Insulation board |
| 电源要求 Power requirements |
3相AC,380V±10%,50Hz,5.5KAV | 功放远程控制 Power amplifier remote control |
夹具 Fixture |
| 压缩空气要求 Compressed air requirements |
0.6Mpa | ||
L315M台体技术参数
| L315M台体技术参数 | |||
| 正弦推力 Sinusoidal thrust |
300kgf | 容许偏载力矩 N×M Allowable partial load moment |
>196 |
| 随机推力 Random thrust |
300kgf | 运动部件等效质量 Equivalent mass of moving parts |
3kg |
| 冲击推力（6ms) Impact thrust |
600kgf | 载荷连接点 Load connection point |
12个连接点 |
| 频率范围 Frequency Range |
DC-4000Hz | 台面螺丝尺寸（标准） Countertop screw size (standard) |
M8 |
| 持续位移 Continuous displacement |
25.4mm | 台面螺丝布局（直径、圆周） Tablet screw layout (diameter, circumference) |
6个在*60mm；6个在*120mm |
| 冲击位移 Impact displacement |
25.4mm | 轴向隔振频率 Axial vibration isolation frequency |
<3Hz |
| 速度 Maximum speed |
2m/s | 载荷 Maximum load |
120kg |
| 加速度 Maximum acceleration |
981m/s | 漏磁 Magnetic flux leakage |
≤1mT |
| 动圈直径 Moving circle diameter |
150mm | 尺寸（无包装）（L×W×H) Size (no packaging) |
754mm×599mm×680mm |
| 一阶谐振频率 First order resonant frequency |
37500Hz | 振动台重量（无包装） Shaking table weight (no package) |
490kg |
| MPA101A功放技术参数 | HP-1风机技术参数 | ||
| 输出功率 Maximum output power |
3KVA | 风机功率 Fan power |
0.75KW |
| 信噪比 Signal to noise ratio |
>65dB | 风量 Air volume |
0.18m/s |
| 额定输出电压 Rated output voltage |
120Vrms | 风压 Wind pressure |
0.015kgf/cm |
| 功放效率 Amplifier efficiency |
>92% | 风管直径 Duct diameter |
125mm |
| 系统保护 System protection |
具有多种性能保护 | 尺寸（无包装）（L×W×H) Size (no packaging) |
470mm×480mm×810mm |
| 尺寸（无包装）（L×W×H) Size (no packaging) |
550mm×680mm×1455mm | 重量（无包装） Weight (no packaging) |
59kg |
| 功放重量（无包装） | 230kg | ||
| 系统工作环境要求 | 选购配置 | ||
| 温度 temperature |
0-40℃ | 水平滑台 sliding table |
垂直扩展台面 Vertical expansion of the table |
| 湿度 humidity |
0-90%不结露 | 移动装置 Mobile device |
隔热板 Insulation board |
| 电源要求 Power requirements |
3相AC,380V±10%,50Hz,6.5KAV | 功放远程控制 Power amplifier remote control |
夹具 Fixture |
| 压缩空气要求 Compressed air requirements |
0.6Mpa | ||
L620M台体技术参数
| L620M台体技术参数 | |||
| 正弦推力 Sinusoidal thrust |
600kgf | 容许偏载力矩 N×M Allowable partial load moment |
>300 |
| 随机推力 Random thrust |
600kgf | 运动部件等效质量 Equivalent mass of moving parts |
6kg |
| 冲击推力（6ms) Impact thrust |
1200kgf | 载荷连接点 Load connection point |
16个连接点 |
| 频率范围 Frequency Range |
DC-4000Hz | 台面螺丝尺寸（标准） Countertop screw size (standard) |
M8 |
| 持续位移 Continuous displacement |
51mm | 台面螺丝布局（直径、圆周） Tablet screw layout (diameter, circumference) |
8个在*100mm；8个在*160mm |
| 冲击位移 Impact displacement |
51mm | 轴向隔振频率 Axial vibration isolation frequency |
<3Hz |
| 速度 Maximum speed |
2m/s | 载荷 Maximum load |
300kg |
| 加速度 Maximum acceleration |
981m/s | 漏磁 Magnetic flux leakage |
≤1mT |
| 动圈直径 Moving circle diameter |
200mm | 尺寸（无包装）（L×W×H) Size (no packaging) |
943mm×633mm×770mm |
| 一阶谐振频率 First order resonant frequency |
3300Hz | 振动台重量（无包装） Shaking table weight (no package) |
730kg |
| MPA102A功放技术参数 | HP-2风机技术参数 | ||
| 输出功率 Maximum output power |
6KVA | 风机功率 Fan power |
4KW |
| 信噪比 Signal to noise ratio |
>65dB | 风量 Air volume |
0.38m/s |
| 额定输出电压 Rated output voltage |
120Vrms | 风压 Wind pressure |
0.048kgf/cm |
| 功放效率 Amplifier efficiency |
>92% | 风管直径 Duct diameter |
125mm |
| 系统保护 System protection |
具有多种性能保护 | 尺寸（无包装）（L×W×H) Size (no packaging) |
590mm×764mm×1280mm |
| 尺寸（无包装）（L×W×H) Size (no packaging) |
550mm×680mm×1455mm | 重量（无包装） Weight (no packaging) |
150kg |
| 功放重量（无包装） | 275kg | ||
| 系统工作环境要求 | 选购配置 | ||
| 温度 temperature |
0-40℃ | 水平滑台 sliding table |
垂直扩展台面 Vertical expansion of the table |
| 湿度 humidity |
0-90%不结露 | 移动装置 Mobile device |
隔热板 Insulation board |
| 电源要求 Power requirements |
3相AC,380V±10%,50Hz,1.6KAV | 功放远程控制 Power amplifier remote control |
夹具 Fixture |
| 压缩空气要求 Compressed air requirements |
0.6Mpa | ||
