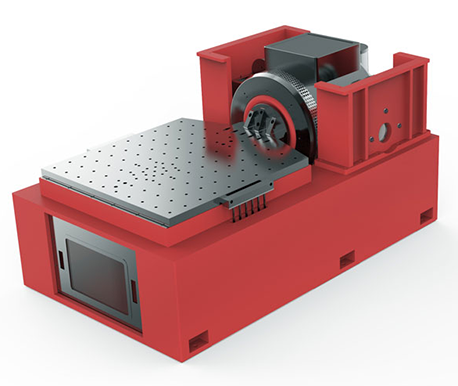

GT／BT系列多轴向水平滑台

产品用途
　　电动振动台配置水平滑台可实现三向振动试验。也可以配台温、湿试验箱形成复台环境试验系统。
　　GT、BT系统水平滑台可以与任何振动台配用，为水平方向测试提供合适的试验平台。根据一体化理念设计制造的钢结构基座，为电动振动台和水平滑台的校准提供了一个坚目平台所有水平滑台设计选用精加工的天然花岗和优质的导向轴承，从而能够满足不同应用要求。加固的焊接台体具有良好的反作月质量和阻尼效果。内置隔振系统可以减少到地面的振动传播，防止试验设备目的干扰。
　　利用涡轮-涡杆或链轮转动系统，一个人能单独轻松地转动振动台台体与水平滑台连接。利用机械限位装置可以确保水平滑台与振动台的连接。提供各种型号水平滑板从300mm*300mm(用于小型振动台)到用于大型试件试验的2m x 2m滑板。不同型号的限制轴承可以满足不同的应用要求系统操作。
　　滑板的面积、厚度决定活动系统的质置，也会影响台面的上限频率；用户可特殊定制。
　　水平滑台按连接方式划分为斜面连接和垂直连接(根据用户要求选用)；按导向方式分GT系列的v型导轨导向方式、BT系列的静压轴承导向方式。

产品特点
　　镁台金水平滑台；
　　支架结构低，系统整体隔振(标准2.5Hz)；
　　加固、焊接的钢结构台体设计，质量与推力比高；
　　设计适用于综台环境试验；
　　独立水平滑台，可与任何振动台(现有的或新的)结台使用。

　GT系列导向油膜水平滑台

　　GT系列导向油膜水平滑台设计采用比较便宜的导向v型槽轴承，与镁台金水平滑板配月。
　　v型导轨水平滑台由滑板、v型导轨、连接头、天然花岗岩平板、水平滑台基座、内置式静压油源所组成。
　　内置式供油泵，结构紧凑、操作方便。依据不同的滑台尺寸v型导轨数目有所不同。此种v型导轨具有很高的抗倾覆力矩。静压油通过花岗岩石板上的小孔，在整个水平滑板底下分散开。油膜形成低摩擦力水滑面，适当的阻尼用于抑制共振、倾覆力矩和翻转力矩。

　　低压液压泵
　　带滤油器油箱
　　V型槽导向轴承和动圈导向系统限制偏转
　　经济高效的水平试验方式

　BT系列水平滑台

　　BT系列水平滑台设计具有较高的倾覆力矩和横向限制。这种设计理念结台标准的水平滑台装置和3000磅/平方英寸(PsI)静压轴承，具有较高的动态力矩限制，同时保持导向油膜阻尼特性。
　　静压轴承水平滑台由滑板、静压轴承、连接头、天然花岗岩平板、水平滑台基座、独立的静压油源所组成。
　　静压轴承能提供更高的抗倾覆力矩，适用于测试大负载试件。静压轴承数目越多，抗倾覆力矩越大。
　　利用静压轴承限制力矩，系统可U进行重心较高，重量较大的产品的试验
　　横向运动得到限制，频率高达2000Hz时，通常低于输入的10％，共振点除外
　　3000磅厍方英寸(Psl)液压动力供应。
　　静压轴颈轴承限制高偏转、横滚和翻转力矩
　　压力联锁装置
　　油箱滤油器
　　T型油膜轴承（可选）

　GT/BT系列多轴向水平滑台

1)滑台螺钉标准布孔
　　工作面积小于600mm×600mm，动圈布孔加80mm×80mm网格，特殊布孔要求需要特殊定单要求
　　工作面积大于600mm×600mm，动圈布孔加100mm×100mm网格，特殊布孔要求需要特殊定单要求
2)这里所提到的为镁台金滑板指标，铝台金材料的要求请与联系

　GT系列主要技术指标

　BT系列主要技术指标
