HE系列扩展台面与夹具

 详情说明
HE系列扩展台面与夹具  HE系列扩展台面&夹具
产品用途
  在实际振动试验时,试件或夹具往往会大于电动台动圈台面,这时就需要对原来的台面进行扩展,常用办法是安装一个辅助扩展台面。在工作频率、台面重量、台面加速度、幅值均匀度和横向运动等方面,对扩展台面都有较严格的要求。
  HE系列的扩展台面为垂直方向测试提供比动圈更大的安装台面。扩展台面由质量较轻的镁台金或铝台金材料制作而成,具有较高的强度重量比。针对小规格的夹具,可以选择价格较为便宜的铝台金材料,对整体质量增加较小。扩展台面可U同时对多个项目进行测试,减少测试时目。配有载荷支撑导向的扩展台面可以可靠的安装和测试大尺寸的试件,降低损坏振动台悬挂系统的风险。带导向扩展台面可以用于模拟在恶劣的运输条件下,对大而重的设备进行测试,还可已用于增加了额外限制条件和负载的、测试条件较为苛刻的设备进行测试。
  夹具同样可以全按照客户的测试样品的安装需要进行设计制作。立方型、L型T型夹具可以用于对多个小规格零件的测试。对于三轴向测试,立方型、L型和T型夹具为客户的首选,不需要增加水平滑台。
  夹具的设计采月FEM计算的软件,从而可以保证设计出动态性能优越的夹具。
产品特点
  精加工台面,表面均匀
  对总运动质量有要求,可选月镁台金夹具
  FEM夹具设计
  圆形、方形和八边形扩展台面
  可用频率达2,OOOHz
  可利用隔热垫与温控箱配台使用
  经济高效的扩展试验方式
  一阶共振频率高,由尺寸决定
  台面安装螺孔尺寸可选
  与客户现有的振动台系统设计配台使用

HE系列扩展台面与夹具厂家

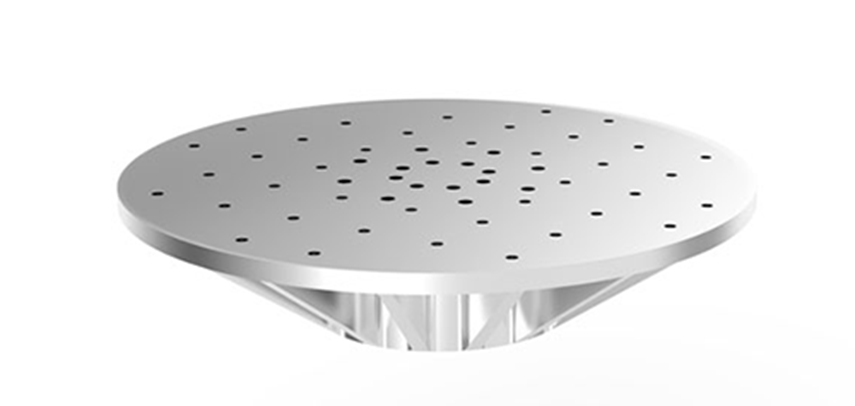

东莞HE系列扩展台面与夹具  HE系列垂直扩展台面
1、下表中等效质量和使用效率范围均代表铝制垂直扩展台,镁制扩展台等效质量下降为同型号铝制扩展台的65%,使月频率范围下降为同型号铝制扩展台的90%。
2、标准布孔:
  HE 300SQ/A(HE 300 RD/A)~HE 500S0/A(HE 500 RD/A)采用80x 80mm矩形布孔;
  HE 600SQ/A(HE 600 RD/A)~HEl200 SQ/A(HEl200 RD/A)采用100x100mm矩形布孔。
3、订购扩展台标准写法。
东莞HE系列扩展台面与夹具定制  方形垂直扩展台参数
型号
台面直径
L215M
L315M
L620M M124M M232A
LS232A
M437A
LS444A
M544A M748A
H844A
H1248A
H1859A
HE300 SQ/A 10
200
10
2000
HE400 SQ/A 12
2000
14
2000
24
2000
HE500 SQ/A 16
1700
25
1700
25
2000
37
1800
40
2000
HE600 SQ/A 35
1500
42
1500
45
2000
50
2000
60
2000
HE700 SQ/A 45
1000
50
1200
55
1500
60
1700
80
2000
HE800 SQ/A 60
800
60
800
70
1200
80
1200
85
1000
100
1500
100
1500
HE900 SQ/A 65
500
90
800
95
1000
100
1000
120
1000
120
1000
HE1000 SQ/A 73
300
100
500
120
800
150
1000
150
1000
150
1000
HE1100 SQ/A 180
500
180
700
180
700
HE1200 SQ/A 等效果质量(kg)
上限频率(Hz)
200
400
200
400
200
400
东莞HE系列扩展台面与夹具定制厂家  圆形垂直扩展台参数
型号
台面直径
L215M
L315M
L620M M124M M232A
LS232A
M437A
LS444A
M544A M748A
H844A
H1248A
H1859A
HE300 SQ/A 10
2000
7
2000
等效果质量(kg)
上限频率(Hz)
HE400 SQ/A 12
2000
12
2000
18
2000
HE500 SQ/A 12
1600
12
2000
20
2000
25
1500
25
2000
HE600 SQ/A 15
1800
22
1200
30
1000
33
2000
40
2000
HE700 SQ/A 20
1000
30
800
40
700
45
1700
60
1700
HE800 SQ/A 55
800
60
1200
70
1500
HE900 SQ/A 65
1000
100
1200
HE1000 SQ/A 130
1400
140
1400
150
1600
HE1100 SQ/A 150
700
170
800
180
900
HE1200 SQ/A 等效果质量(kg)
上限频率(Hz)
200
500
200
500
200
500
HE1500 SQ/A 300
250
350
350
400
300
